单模光纤阵列广泛应用于通信、光学传感器、医疗设备和科学仪器等领域，能够有效地进行跨越和连接光学设备之间的信号传输。我公司的单模光纤阵列是一款专为高精度应用而设计的产品。它的波长范围涵盖了从320nm至2200nm，适用于各种光学应用。而且，这款单模光纤阵列的精度非常高，线阵光纤阵列排列精度可达±0.3um，尤其适用于小模场光纤阵列。使用我们的单模光纤阵列，可以极大的减小光波导器件和光耦合对准方面的损失，实现更精确的光学测量和传输。
| 项目 Project |
参数 Specification |
精度 Accuracy |
| 适用波长 Wavelength |
190nm-2400nm |
|
| 光纤排列形状 Fiber arrangement shape |
无限制 Unlimited |
|
| 线阵光纤阵列中心距 Pitch of line Fiber array |
≥50um |
±0.5um |
| 二维光纤中心距 Pitch of 2D Fiber array |
≥80um |
±1um |
| 光纤长度 Length of Fiber array |
≤100m |
±500mm |
| 光纤长度 Length of Fiber array |
≤2m |
±2mm |
|
光纤数量 Number of Fiber array |
300根*300根 300Pcs*300Pcs |
暗纤率≤1%,精度±3um Dark Fiber Rate ≤ 1%, Accuracy ± 3um |
|
光纤数量 Number of Fiber array |
40根*40根 40Pcs*40Pcs |
暗纤率0，精度±1um Dark fiber ratio 0, Accuracy ± 1um |
| 无真空要求的阵列端使用温度 Array end service temperature without vacuum requirement |
≤800℃ |
|
| 有真空要求的阵列端使用温度 Operating temperature of array end with vacuum requirement |
≤300℃ |
|
| 漏气度 Air leakage rate |
≤1.7*10-8Pa.m3/S |
|
| 耐振动频率范围0-2000(Hz) Vibration resistance frequency range 0-2000(Hz) |
15.8grms |
三向正弦 Three-directional sine |
| 光轴平行度 Optical axis parallelism |
≤5mrad |
|
| 光纤阵列研磨角度 Fiber array grinding angle |
≤45° |
±0.3° |

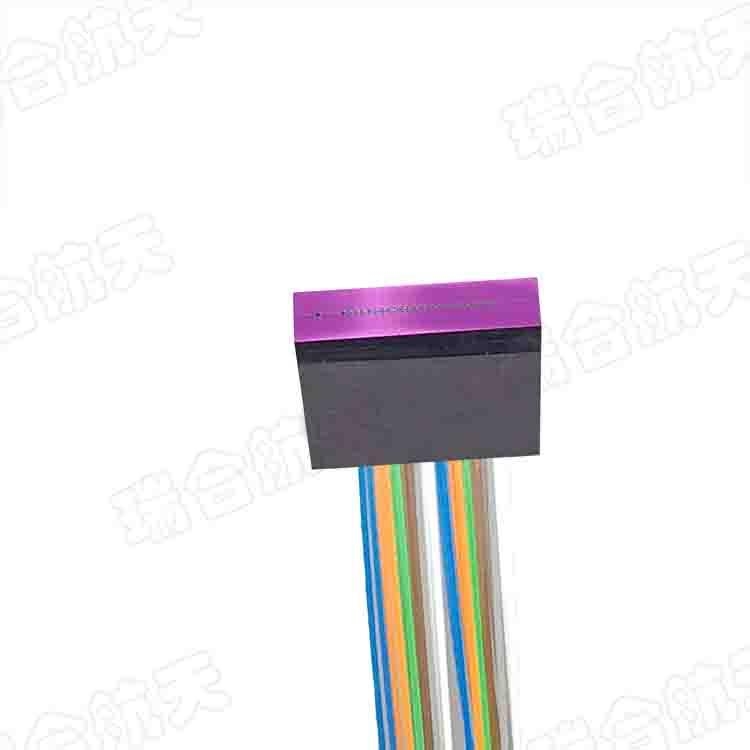

产品实拍
适用波长：320-430nm
模场直径：2.4um
NA：0.13
适用波长：400-680nm
模场直径：3.3um
NA：0.13
适用波长：450-680nm
模场直径：3.5um
NA：0.13
适用波长：630-860nm
模场直径：4.2um
NA：0.13
适用波长：780-970nm
模场直径：5um
NA：0.13
适用波长：980-1550nm
模场直径：6.6um
NA：0.13
适用波长：1440-1600nm
模场直径：10.1um
NA：0.13
适用波长：1100-1600nm
模场直径：4.8um
NA：0.28
适用波长：900-1600nm
模场直径：4.1um
NA：0.35
