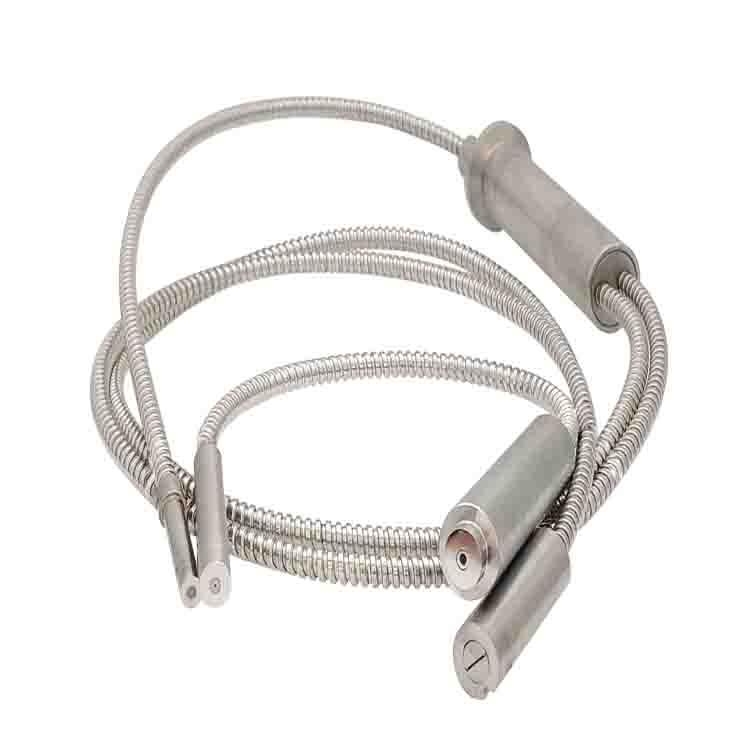

高真空光纤阵列 不仅保持了瑞合航天高端光纤阵列一贯的高精度排列，同时还具有出色的真空性能。 其外壳采用激光焊接技术，并搭载我公司专为高真空光纤阵列而研发的真空馈通装置；其内部采用耐高温，低释气胶水，使该产品漏气率 达到了3.2*10-10Pa.m3/S的水平。它可以帮助用户在真空环境下完成带有位置信息的数据采集；准确且高密集的能量传输。其小巧的体积、高密集的传能能力，在狭小的真空环境下更能发挥出巨大的优势。为真空领域提供高性能的光学传输解决方案。
项目 Project
参数 Specification
精度 Accuracy
适用波长 Wavelength
190nm-2400nm
光纤排列形状 Fiber arrangement shape
无限制 Unlimited
线阵光纤阵列中心距 Pitch of line Fiber array
≥50um
±0.5um
二维光纤中心距 Pitch of 2D Fiber array
≥80um
±1um
光纤长度 Length of Fiber array
≤100m
±500mm
≤2m
±2mm
光纤数量 Number of Fiber array
300根*300根
300Pcs*300Pcs
暗纤率≤1%,精度±3um
Dark Fiber Rate ≤ 1%,
40根*40根
40Pcs*40Pcs
暗纤率0，精度±1um
Dark fiber ratio 0,
无真空要求的阵列端使用温度
Array end service temperature without vacuum requirement
≤800℃
有真空要求的阵列端使用温度
Operating temperature of array end with vacuum requirement
≤300℃
漏气度 Air leakage rate
≤1.7*10-8Pa.m3/S
耐振动频率范围0-2000(Hz)
Vibration resistance frequency range 0-2000(Hz)
15.8 grms
三向正弦
Three-directional sine
光轴平行度 Optical axis parallelism
≤5mrad
